Easyboost digitale ontstekingsafsteller met meetklok binnenrotor en buitenrotor M14x1.25

Met de digitale meetklok Easyboost voor 2-taktmotoren stelt u de ontsteking eenvoudig af en leest u de voorontsteking direct in cijfers op het lcd-scherm af.

De digitale Easyboost ontstekingsafsteller helpt u bij het monteren en afstellen van de voorontsteking van een binnen- of buitenrotorontsteking, met een weergave in honderdsten van een millimeter (resolutie 0,01 mm); de voorontsteking is meetbaar van 0 tot 10 mm. Voor scooters, 50 cc schakelbrommers met AM6- of Derbi-motor, brommers zoals MBK 51 of Peugeot 103, MBK Booster, Nitro, Piaggio enz.

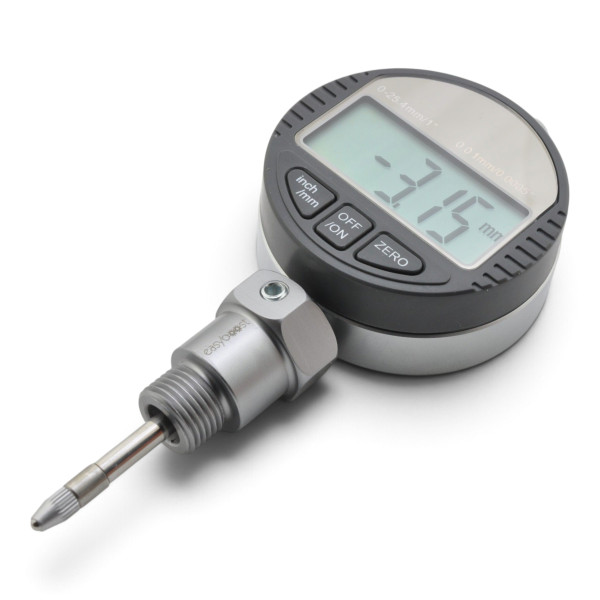

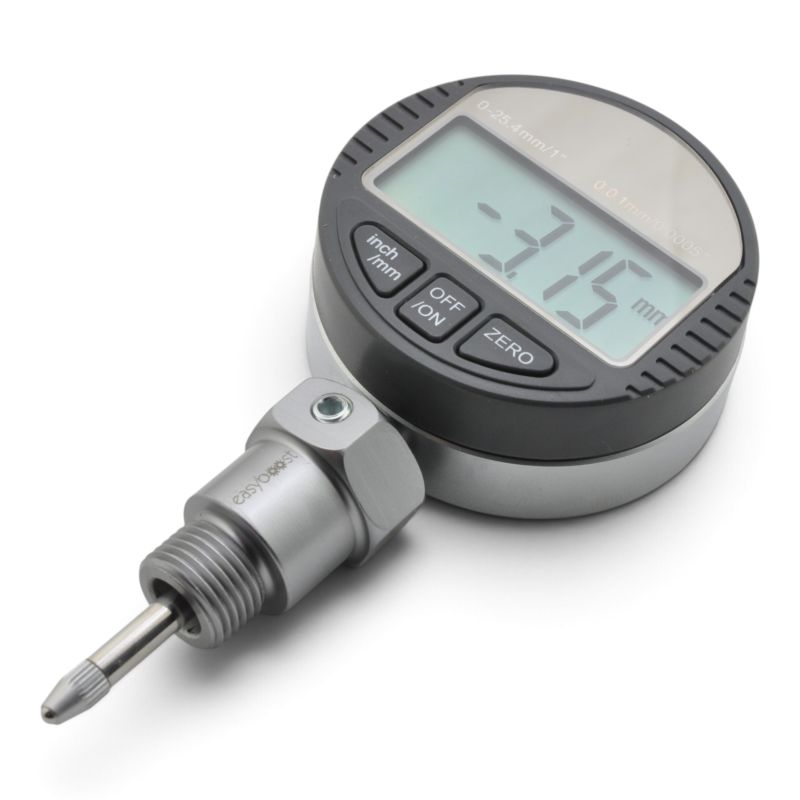

Dit is de digitale uitvoering van onze ontstekingsafsteller met analoge meetklok: u hoeft geen omwentelingen van de wijzer meer te tellen. Met de toets ZERO zet u de weergave op nul bij het bovenste dode punt. Het scherm toont daarna de afstand vóór BDP als negatieve waarde (3,20 mm vóór BDP = -3.20 mm).

U kunt een binnenrotorontsteking zoals PVL, Malossi MHR, MVT DD, Doppler, Stage6, Polini, Selettra Italkit of andere afstellen volgens de waarde in de ontstekingshandleiding: bijvoorbeeld 2,25 mm bij MHR, 1,4 mm bij Selettra Italkit of 3,3 mm bij Malossi MHR op een 50 cc schakelbrommer.

Kenmerken

• Meetbare voorontsteking van 0 tot 10 mm, resolutie 0,01 mm

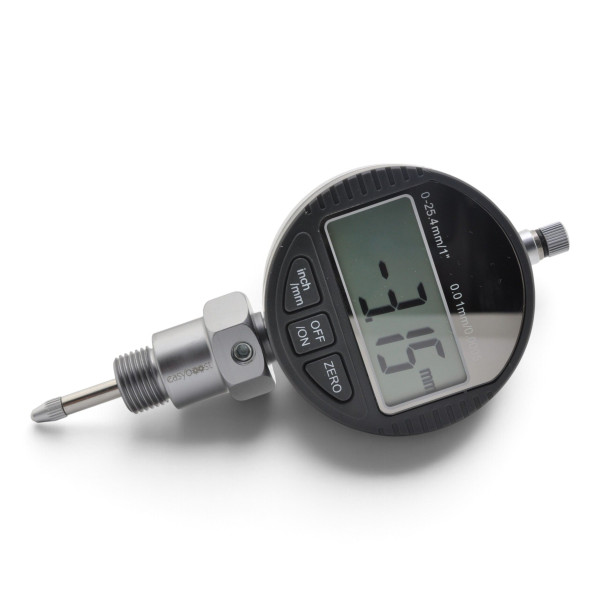

• Lcd-scherm, toets OFF/ON en toets ZERO

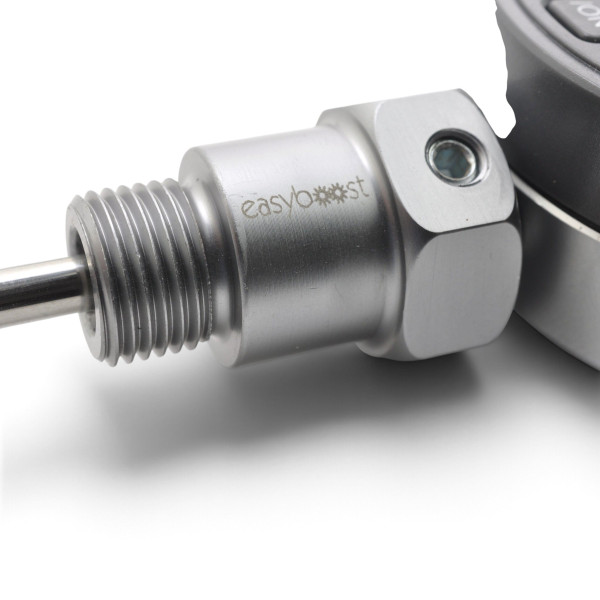

• Bougieadapter M14x1,25 met Easyboost-gravure en borgschroef

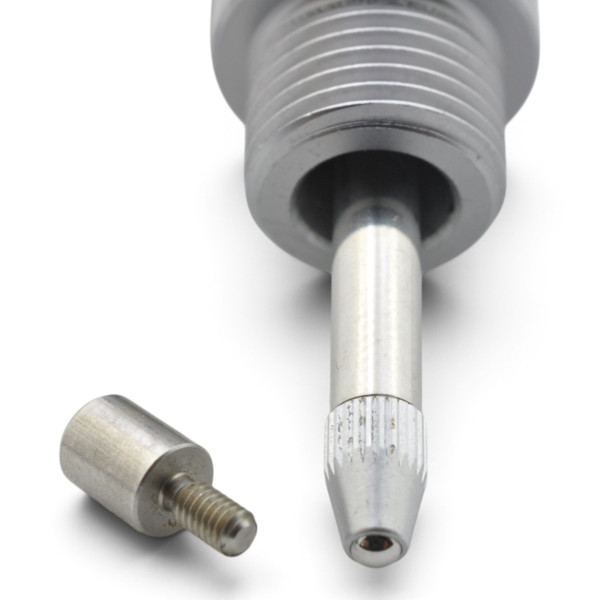

• Stiftverlenging van 6 mm meegeleverd, voor grote voorontstekingswaarden (zelden nodig)
• Knoopcel LR44 (AG13) 1,5 V meegeleverd en in het apparaat geplaatst

Gebruik

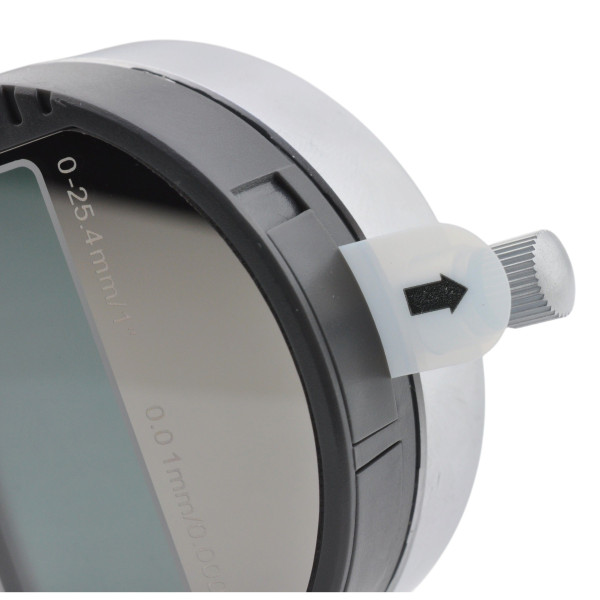

1. Trek vóór het eerste gebruik het isolatielipje van de batterij uit.
2. Verwijder de bougie, schroef de M14x1,25-adapter in het bougiegat en plaats de meetklok: het meetpunt moet de zuiger raken en de stift moet vrij kunnen bewegen.
3. Schakel in met OFF/ON en controleer dat het scherm mm aangeeft (anders op inch/mm drukken).
4. Draai de krukas langzaam naar BDP, het bovenste dode punt en de hoogste zuigerstand, en druk op ZERO: het scherm toont 0.00.
5. Draai de krukas tegen de normale draairichting tot de voorontsteking die in de ontstekingshandleiding staat: de waarde wordt negatief (3,20 mm vóór BDP = -3.20 mm).
6. Lijn de rotor- en statormarkeringen uit volgens de ontstekingshandleiding, zet vast en controleer opnieuw. Start de motor nooit met het gereedschap gemonteerd.

Knoopcel: Houd nieuwe en gebruikte batterijen buiten bereik van kinderen. Zoek bij inslikken of inbrengen in het lichaam onmiddellijk medische hulp. Vervang uitsluitend door een LR44 (AG13) alkalinebatterij van 1,5 V en let op de polariteit. Lever apparaat en batterij gescheiden in; gooi ze nooit bij het huishoudelijk afval.

Video van de werkwijze, opgenomen met de analoge uitvoering EB221: het afstelprincipe is hetzelfde, het digitale scherm vervangt de wijzer.
