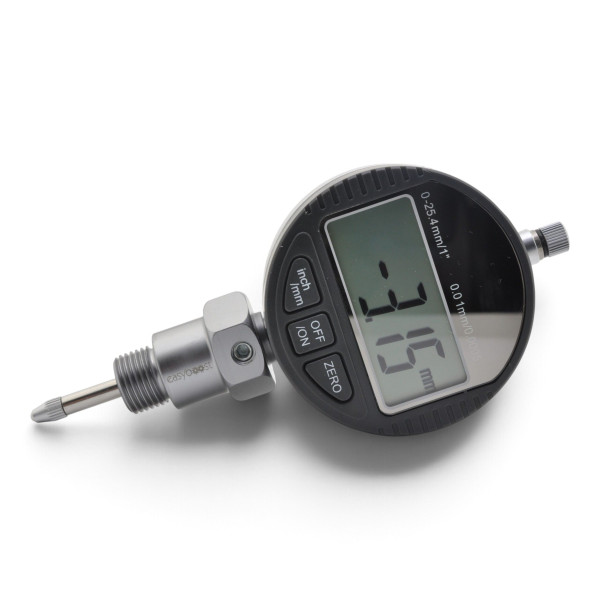

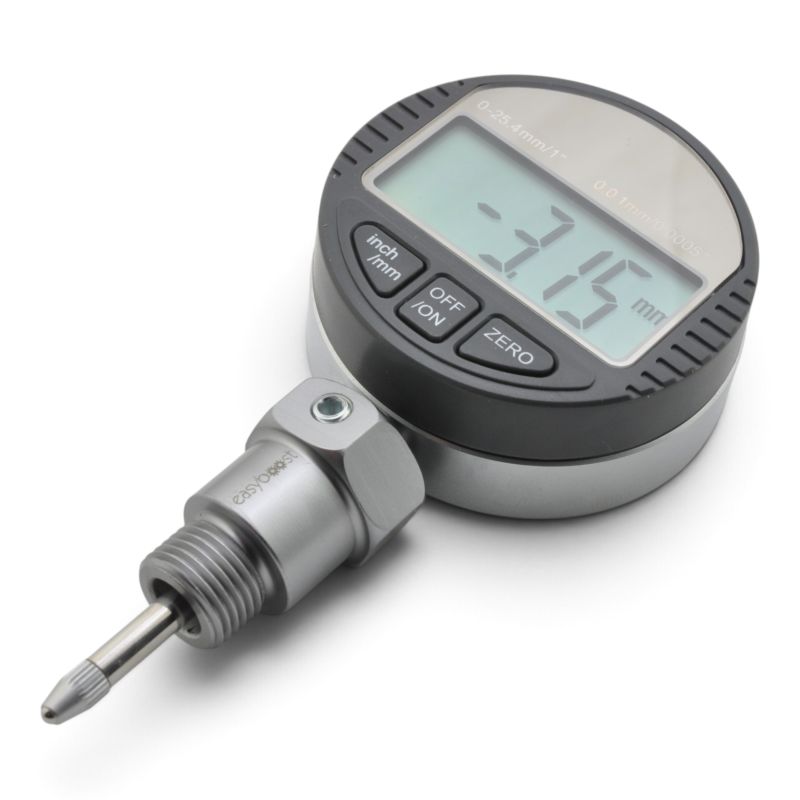

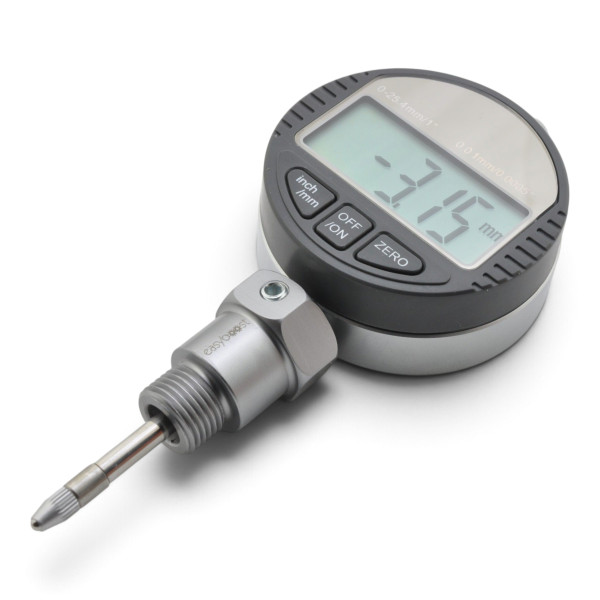

Easyboost digitaalinen sytytyksen heittokello sisä- ja ulkoroottorille M14x1.25

Easyboostin digitaalisella heittokellolla voit ajoittaa ja säätää 2-tahtimoottorin sytytyksen helposti ja lukea ennakon suoraan numeroina LCD-näytöltä.

Easyboostin digitaalisen ajoitustyökalun avulla voit asentaa ja säätää sisä- tai ulkoroottorisytytyksen ennakon millimetrin sadasosina näkyvän lukeman avulla (erottelukyky 0,01 mm); ennakon mittausalue on 0–10 mm. Käyttökohteita ovat skootterit, 50 cc AM6- tai Derbi-mopot, MBK 51- ja Peugeot 103-mopot, MBK Booster, Nitro, Piaggio jne.

Tämä on mittakellolla varustetun ajoitustyökalumme digitaalinen versio: osoittimen kierroksia ei enää tarvitse laskea. ZERO nollaa näytön yläkuolokohdassa (YKK), minkä jälkeen näyttö osoittaa etäisyyden ennen YKK:ta miinusmerkkisenä (3,20 mm ennen YKK:ta = -3.20 mm).

Voit ajoittaa PVL-, Malossi MHR-, MVT DD-, Doppler-, Stage6-, Polini-, Selettra Italkit- tai muun sisäroottorisytytyksen sen ohjeessa annetun arvon mukaan: esimerkiksi MHR 2,25 mm, Selettra Italkit 1,4 mm tai Malossi MHR 50cc-mopossa 3,3 mm.

Ominaisuudet

• Ennakon mittausalue 0–10 mm, erottelukyky 0,01 mm
• LCD-näyttö sekä OFF/ON- ja ZERO-painikkeet

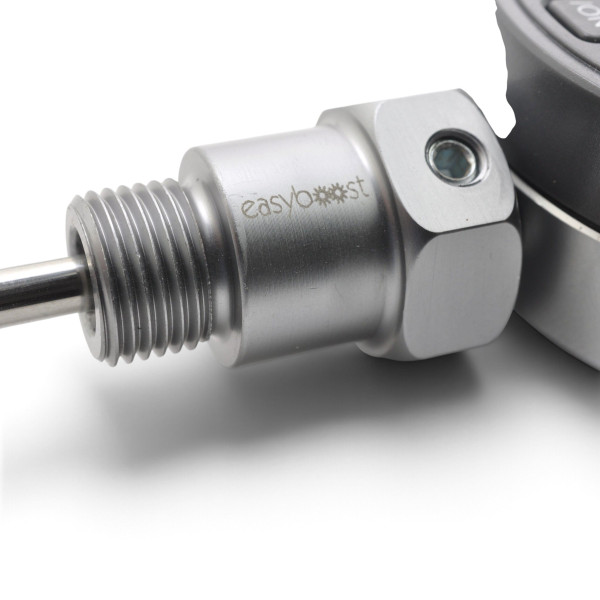

• M14x1,25-sytytystulppasovitin Easyboost-kaiverruksella ja lukitusruuvilla

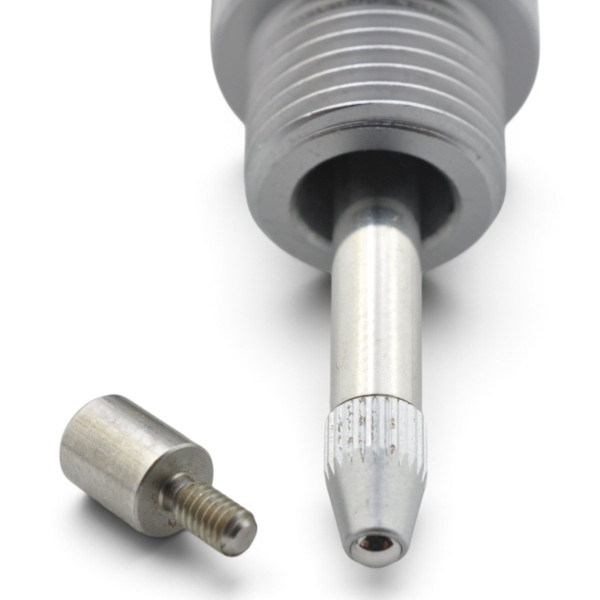

• Mukana 6 mm mittavarren jatke suuria ennakoita varten (tarvitaan harvoin)
• Mukana LR44 (AG13) 1,5 V nappiparisto, joka on paikallaan laitteessa

Käyttö

1. Vedä pariston eristysliuska pois ennen ensimmäistä käyttöä.
2. Irrota sytytystulppa, kierrä M14x1,25-sovitin tulpanreikään ja asenna heittokello: mittakärjen on kosketettava mäntää ja varren on liikuttava vapaasti.
3. Kytke virta OFF/ON-painikkeella ja tarkista, että näyttö osoittaa mm (muussa tapauksessa käytä inch/mm-painiketta).
4. Kierrä kampiakselia hitaasti YKK:hon eli männän ylimpään asentoon ja paina ZERO: näyttö osoittaa 0.00.
5. Kierrä kampiakselia sen normaalia pyörimissuuntaa vastaan sytytyksen ohjeessa määrättyyn ennakkoon: lukema muuttuu negatiiviseksi (3,20 mm ennen YKK:ta = -3.20 mm).
6. Kohdista roottorin/staattorin merkit sytytyksen ohjeen mukaan, kiristä ja tarkista uudelleen. Älä koskaan käynnistä moottoria työkalun ollessa asennettuna.

Nappiparisto: pidä uudet ja käytetyt paristot poissa lasten ulottuvilta; jos paristo niellään tai joutuu kehon sisään, hakeudu heti lääkäriin. Vaihda tilalle vain LR44 (AG13)-alkaliparisto 1,5 V ja noudata napaisuutta. Laite ja paristo on kerättävä erikseen, ei koskaan kotitalousjätteen mukana.

Menetelmävideo on kuvattu osoittimella varustetulla versiolla (EB221): ajoituksen periaate on sama, digitaalinen näyttö korvaa osoittimen.
