Come rimuovere o cambiare variatore, frizione, cinghia, rulli su TMAX 500-530 ?

- Categorie : Tutorial
Strumenti necessari:

  • Chiave a cricchetto o chiave dinamometrica

Durata dell'operazione : 1 ora

Smontare il variatore e sostituire la cinghia TMAX 500 e 530cc

Prima di tutto, è essenziale rimuovere le carenature per avere pieno accesso alla sezione della cinghia di trasmissione. Successivamente, posizionare le 4 viti M8 e i 4 dadi sulla chiave multiuso. Questa configurazione permette di bloccare il variatore per allentare il dado che lo trattiene.

Smontare il variatore e sostituire la cinghia TMAX 500 e 530cc

Rimuovere il correttore di coppia del TMAX

Per rimuovere il correttore di coppia, 2 viti e 4 dadi M6 devono essere posizionati sulla chiave multiuso. Questa configurazione permette di bloccare il correttore per allentare il dado che lo tiene. La chiave deve essere utilizzata per rimuovere il dado del correttore di coppia, mentre si posiziona la piastra come mostrato nella foto qui sotto.

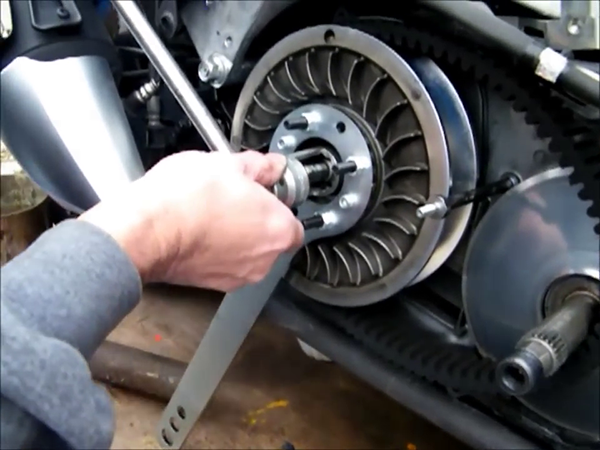

Rimuovere il correttore di coppia del TMAX

Smontare la frizione TMAX

Per smontare la frizione TMAX, 2 viti e 4 dadi M6 devono essere posizionati sulla chiave multiuso. Questa configurazione permette di bloccare la frizione per allentare il dado che la trattiene.

Smontare la frizione TMAX

Reinstallare il variatore del TMAX

Per rimontare il variatore, è sufficiente ripetere l'operazione in ordine inverso e serrare il dado alla coppia di 160 Nm con una chiave dinamometrica.

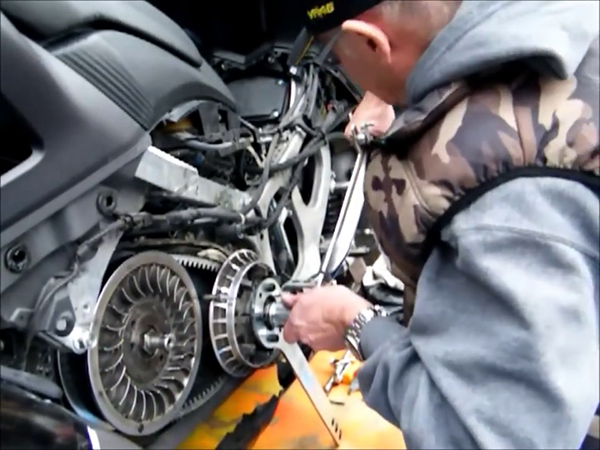

Reinstallare il variatore del TMAX

Rimontare il correttore di coppia TMAX

Per rimontare il correttore di coppia è sufficiente ripetere l'operazione in ordine inverso e serrare il dado alla coppia di 90 Nm con una chiave dinamometrica.

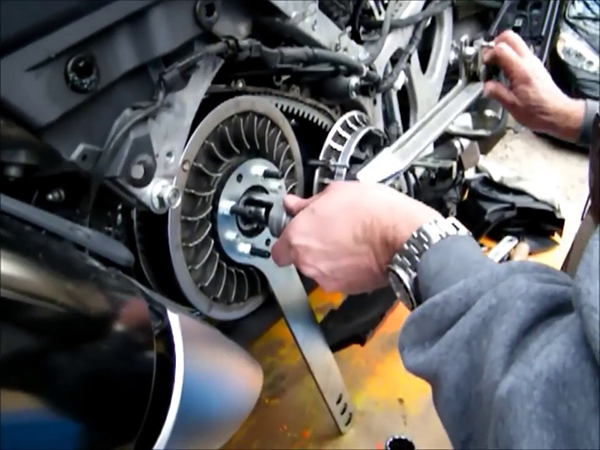

Rimontare il correttore di coppia TMAX

Reinstallare la frizione TMAX

Per rimontare la frizione, è sufficiente ripetere l'operazione in ordine inverso e serrare il dado alla coppia di 65 Nm con una chiave dinamometrica.

Reinstallare la frizione TMAX


Per maggiori dettagli, vi invitiamo a guardare il video tutorial di YouTube realizzato da uno dei nostri clienti :
